• Forced Draft Fan (FD Fan)

PLTU 1 Jatim Pacitan memiliki 2 set FD Fan dengan kapasitas 2×50 %. FD Fan berfungsi untuk menyediakan atau menghasilkan udara secondary (Secondary Air) yang digunakan sebagai udara pembakaran pada furnace boiler. Adapun spesifikasi teknis dari FD Fan ditunjukkan oleh Tabel 2.2 berikut ini.

NO. NAME UNIT TB condition BMCR Condtion Guaranteed Condition
Designed coal Rank Designed coal Rank Designed coal Rank
1 Inlet flow m3/s 107.9 94.8 89.8
2 Fanfull pressure Pa 3375 2812.2 2743.9
3 Inlet air temperature ℃ 30 30 30
4 Inlet air density kg/m3 1.171 1.171 1.171
5 Fan shaft powe kW 416 307 281
6 Full pressure efficiency ％ 87 87 87.5
7 Fan speed r/min 1490 1490 1490

Tabel 3.2 Spesifikasi Teknis Force Draft Fan

Motor parameter

  1. Type                :  YKK450-4
  2. Rated power   :  500 KW

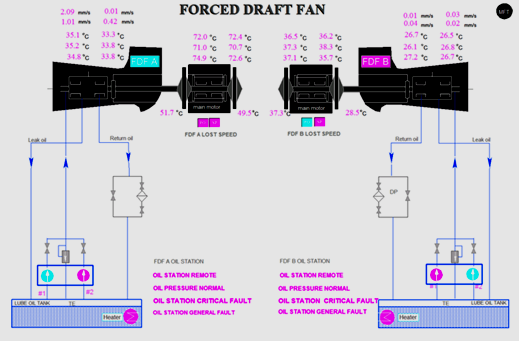

Gambar 3.8 Diagram Blok Forced Draft Fan
