TRANSFORMATOR

• TRANSFORMATOR

Transformator adalah suatu alat yang dipergunakan untuk mengubah (menaikan atau menurunkan) tegangan bolak balik E1 (input) dengan harga tertentu dapat diubah menjadi E2 (output) dengan harga lain yang tertertentu pula. Perubahan harga ini dinamakan perbandingan transformasi.

Jika tegangan E2 mempunyai harga lebih tinggi dari pada tegangan E1 perubaahan tegangan itu dinamakan transformator naik (Step-Up), tetapi sebaliknya jika tegangan E2 mempunyai harga yang lebih rendah dari pada E1, maka perubahan tersebut dinamakan transformator turun (Step – Down).

Transformator tersusun dari pada sebuah tuas inti tertutup yang tebuat dari plat-plat tipis (laminasi) dan pada kaki-kakinya digulungkan dua buah gulungan yang dinamakan  :

1. Gulungan primer (P) dimana gulungan yang dipasang pada sumber arus bolak balik atau yang biasa disebut input.
2. Gulungan sekunder (S) dimana gulungan yang dipasang pada alat-alat pemakai listrik (beban) yang disebut output.

Pendinginan transformator dapat dilakukan dengan minyak, air atau kipas angin. Pada pendinginan minyak atau pendinginan sendiri, minyak menjadi panas ditempat-tempat yang berhubungan dengan belitan dan inti. Minyak yang panas akan naik ke atas ke dalam tangki tampungan, dan pada dinding tangki tersebut memancarkan udara panas itu keluar. Untuk meningkatkan efektifitas pendinginan, dinding tangki diberi bentuk gelombang hingga terdapat luas dinding yang lebih besar.

Untuk pendinginan yang dilakukan dengan air, pipa-pipa berisi air dilewatkan dalam minyak di dalam tangki, yaitu berdekatan sebelah atas. Air yang mengalir akan mengambil sebagian besar dari panas minyak. Tekanan minyak harus lebih besar dari tekanan air, agar bila terjadi kebocoran pada pipa air pendingin, minyak akan masuk ke dalam pipa air tersebut, dan tidak sebaliknya.

Pada pendinginan dengan kipas angin, udara ditiup terhadap dinding-dinding pendingin transformator.

Komponen sistem pendingin transformator yang diperlukan adalah dinding-dinding tangki yang dibentuk gelombang dan berfungsi memancarkan panas keluar. Pipa-pipa yang berisi air dilewatkan dalam minyak yang ditempatkan ditempat terpanas di dalam tangki dan berfungsi sebagai penukar panas minyak. Kipas angin yang akan meniup udara terhadap dinding-dinding transformator.

设	#1 transformer	#2 transformer
Model	SFPZ10-370000/150TH	SFPZ10-370000/150TH
KVA Rated Capacity	370000/370000
KV Rated voltage	（150±8×1.25%）/20
Hz Rated frequency	50
Connection group	Ynd1
Phase number	3
% No-load current	0.248	0.200
KW No-load loss	172.49	164.69
KW Short circuit loss	698.11	699.52
% impedance voltage	13.93	13.96

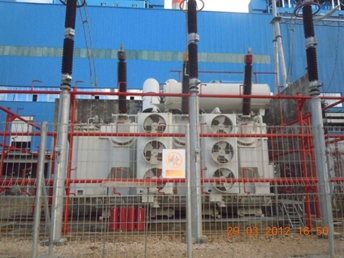

Tabel 3.19 Spesifikasi Main Transformator

Cooling mode	Oil Forced Circulating and Air Cooling
Cooling Number	5	5
weight of transformer proper	181.8	181.8
weight of oil tank（ t）	65	65
Total weight（ t）	293.3	293.3
Upper oil tank（ t）	27	27
Factory serial number	200812127	200903016
Date of production	2009-12-21	2009-3-5
Manufacturer	Shan Dong Electrical Equipment Company

                                                Tabel 3.20 Spesifikasi Cooling Transformator

Equipment Description	startup/standby transformer
Model	SFFZ10-40000/154TH
KVA Rated Capacity	40000/25000-25000
KV Rated voltage	154±8×1.25%/6.3-6.3
Hz Rated frequency	50
Phase number	3
Connection group	Ynyno-yno+d
% No-load current	0.135
KW No-load loss	30.254
KW Short circuit loss	high-low+low	153.74
High low（low）	—
low-low	—
impedance voltage%	High-low+low	8.92
High-low（low）	16.93(17.10)
low1-low2	35.01
Cooling mode	ONAN/ONAF
Group number of plate radiator	6
weight of transformer（ t）	39.0
oil weight（ t）	33.4
Total weight（ t）	100
Upper oil tank（ t）	9.4
Factory serial number	200811122
Date of production	Nov.23rd.2008
Manufacturer	Shan Dong Electrical Equipment Company

Tabel 3.21 Spesifikasi Standby Service Transformator (SST)
