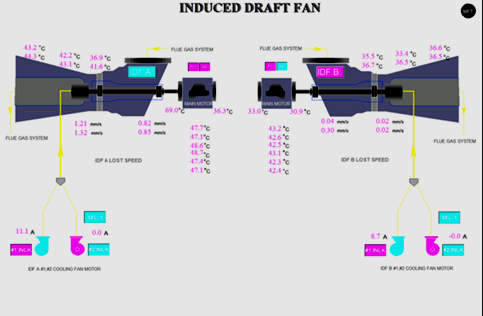

INDUCED DRAFT FAN

• Induced Draft Fan (IDF)

PLTU 1 Jatim Pacitan  memiliki 2 set ID Fan dengan kapasitas 2×50 %. ID Fan berfungsi untuk mempertahankan pressure di dalam furnace boiler supaya bernilai negatif dengan cara menghisap atau mengalirkan gas hasil pembakaran batubara pada furnace menuju stack dengan cara paksa oleh fan (ID Fan). Adapun spesifikasi teknis dari ID Fan ditunjukkan oleh Tabel 3.3 berikut ini.

NO	NAME	UNIT	TB condition	BMCR condition	Guaranteed condition
Designed coal Rank	Designed coal	Designed coal
1	Inlet flow	m3/s	293.8	242.8	231.6
2	Fan full Pressure	Pa	5527	4252	4135
3	Inlet air Temperature	℃	122.3	122.3	122.3
4	Inlet air Temperature	kg/m3	0.8778	0.8778	0.8778
5	Fan shaft Power	Kw	1936	1199	1132
6	full pressure effiency	％	83	86	84
7	Air fan rotation speed	r/min	990	990	990

Tabel 3.3 Spesifikasi Teknis Induced Draft Fan

Data technical parameters:

1. Impeller external diameter                  : 2.6 m
2. Impeller weight                                   : 1332 kg
3. Max. weight when installed                : 13830 kg
4. Hoisting weight when maintained      : 2830 kg
5. Total fan weight                                  : 29688 kg（motor and coupler not included）
6. Fan GD2                                             : 6300 kgm2
7. Electric actuator torque                       : 8000 Nm

Cooling fan type  G9-19№5A（ one set at left and right 90°）

1. Cooling fan speed                               : 2960 r/min
2. Cooling fan power                                          : two sets 22kW

Motor parameter

1. Motor type                                          : YKK710-6TH-W
2. Rated power                                       : 2150 kW
3. Rated speed                                        : 990 r/min
4. Rated voltage                                      : 6300 V
